Catraca Flow V9 Pedestal

        Iniciamos o seu projeto no início de 2020 e seu lançamento oficial foi em maio de 2022. O produto passou por mais de 5 protótipos mecânicos e 15 versões de placas e softwares, o que fez com que se tornasse o produto com maior robustez e versatilidade da linha. Utilizando apenas peças do mercado brasileiro, é um produto de manutenção com valor muito mais acessível e seu reparo é fácil sendo capaz de ser feito por um técnico ou eletricista. Nosso time de especialista está sempre a disposição também, oferecendo todo suporte remoto para eventuais assistências técnicas mais simples, além de também termos a opção de vídeo conferencia para complementar a assessoria.

Catraca Flow V9

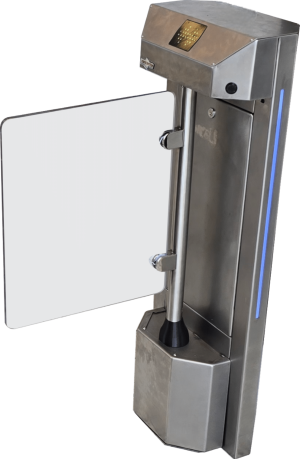

Catraca de acesso pivotante inox V9
Completa Inox 304

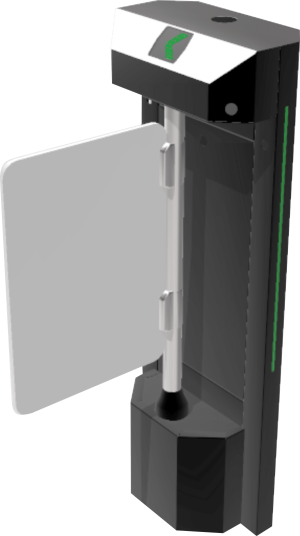

Catraca de Acesso Pivotante Pedestal preta V9 Ponto System
Pintura Eletrôtatica Preta Acabamento em Inox 304.

Aplicações

  • Configuração do sentido dos braços ou lado que desejar deixar passagem livre ou bloqueado.
  • Integração com controladores de acesso tanto para entrada como para saída.
  • Botoeira com ou sem fio.
  • Sistema de Nobreak opcional
  • Sistema de Emergencia para integração com sistema de incêndio ou botoeira.

Funções

  Funcionamento de liberação de ambos os sentidos por contato seco podendo ser adaptado uma botoeira ou   controle sem fio, ou qualquer controlador de acesso mundial pelo sistema de NA/COM ou NO/COM.

  Os sensores de passagem são inteligentes no qual faz o controle da passagem individual de cada pessoa e   também opção de passagem de cadeirante com tempo estendido. A passagem possui sistema anti-burla para   evitar dupla passagem, e no sentido reverso. Com aviso sonoro e visual na cor vermelha caso tenha alguma burla.   Sensores óticos de anti-esmagamento com apito caso a pessoa demore na sua passagem.

  Sistema de anti-esmagamento no movimento do braço sensível ao toque ao corpo da pessoa ou objeto.

  • Controle de passagem bidirecional que pode ser configurado no sentido desejado de entrada ou saída.
  • Abertura do braço em aproximadamente 0,7 segundos que pode ser configurado em qual velocidade funcionará.
  • Sensores de posição do braço que em caso de falta de sincronismo é corrigido automaticamente.
  • Quando o sistema reinicia é feito o teste de posição dos braços.
  • Placa controladora de sentido.
  • Sensores de posição da pessoa.
  • Sistema de liberação para pessoa com malas de bordo.
  • Sistema de emergência para integração com sistema de bombeiros ou botoeira.
  • Sensores posicionados estrategicamente para garantir a finalização da passagem correta.

Funcionamento

“Semi eletrônica” liberação por contato seco ou botoeira, podendo ser adaptado qualquer controlador de acesso de qualquer marca ou modelo, desde que possua o contato do tipo NA, com programação de 1 a 2 segundos do pulso ou controle sem fio.

Downloads:
Medidase Projetos

Caracaterísticas Mecânicas de todos modelos FLOW V9 Pedestal

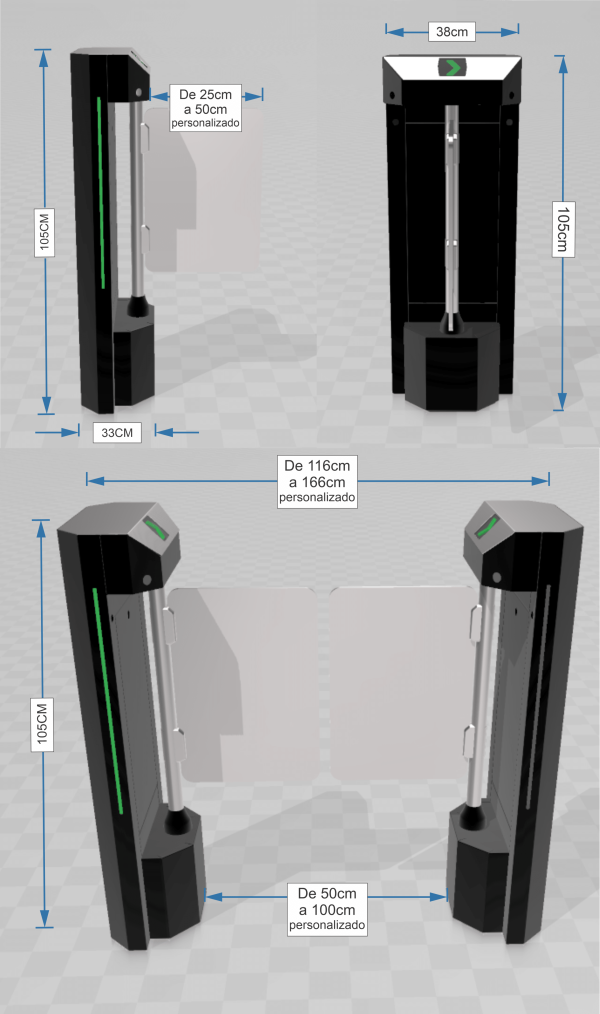

Medidas Catraca Flow V9 Pedestal Pivotante

Características

  • Estrutura completa em metal em aço, com pintura eletroestática a pó, ou completa em aço inox 304.
  • Tampa padrão em inox que pode ser personalizada em vidro ou mármore a depender da exigência do cliente.
  • Leds indicativos de sentido e aviso sonoro buzzer.
  • Placa com integração.
  • Braço padrão em Acrilico de 10mm.
  • Braço opcional em vidro temperado 10mm.
  • Mecanismo para 5.000 milhões de ciclos.
  • Peças internas do mecanismo temperadas de alta resistência.
  • Motor padrão vidro elétrico de carro universal da marca Bosch de baixa ou nula manutenção e baixo ruído.
  • Entrada para botoeira pânico ou integração com sistema de alarme.

  • Características Elétricas

    • Alimentação 110v ou 220v 50/60hz.
    • Consumo 100w.
    • Requer 2 pontos de rede em caso de entrada e saída na mesma catraca.

    Caraterísticas Gerais

    Alimentação 110 / 220v selecionável

    Consumo de 100w nominal

    Fontes interna de 12v 20A e 5v 10a chaveada.

    Peso : 30kg lateral e a central 40kg.

    Dimensões embalagem:

    110cm x110cm x 35cm.

    *As palhetas do braços é feita em acrilico ou policarbonato de 10mm de alta resistência mecânica. Podendo ter até 50cm cada palheta somando até uma abertura de 100cm máximo. O braço pode ser feito de inox aumentando sua abertura individual de 80cm e dupla 160cm.                                              Contador digital

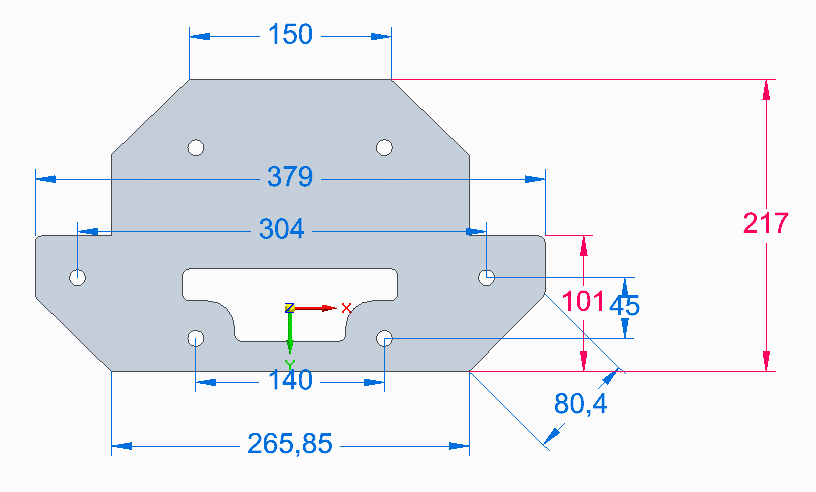

base de fixacao flow V9 pedestal
Base Fixação Flow Lateral Pedestal
base de fixacao flow dupla central V9 pedestal
Base Fixação Flow Central Duplo Braço Pedestal

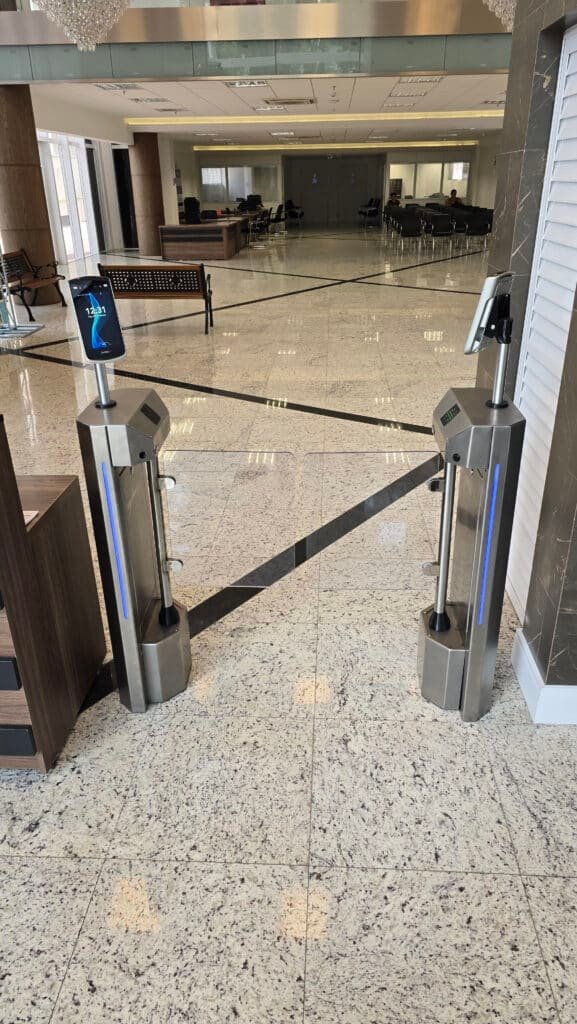

20250120 123133

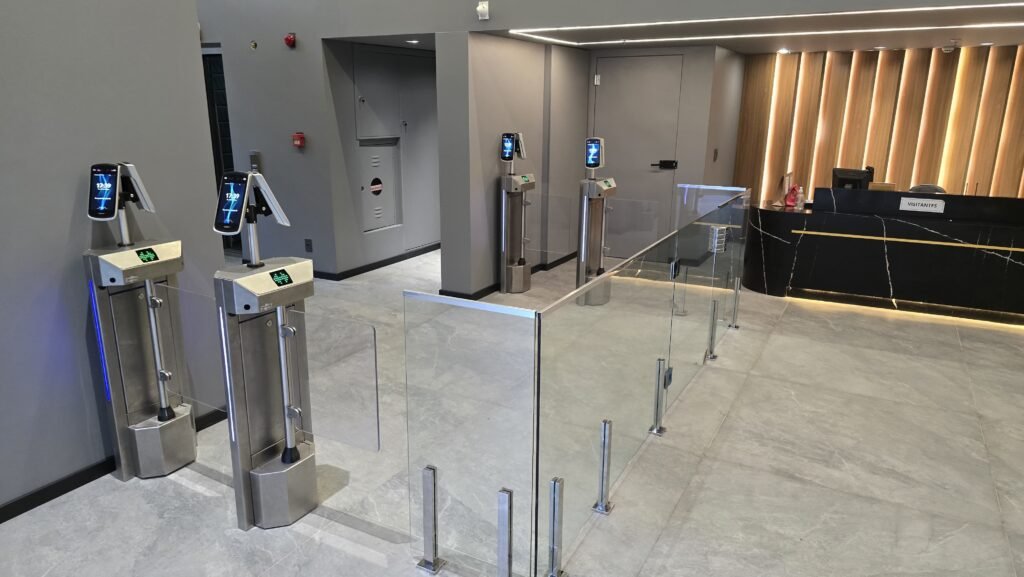

Catraca Flow Condominio comercial
